Назначение
Устройство для сверления отверстий под давлением (далее - устройство) предназначено для сверления отверстий в трубопроводах, находящихся под давлением 2….3,5 МПа через задвижку ЗКС-25-160 для врезки узла отбора давления.
Технические характеристики
- Диаметр отверстия-8мм.
- Давление в трубе-2…3,5 МПа.
- Время сверления отверстий при толщине трубы 12мм - 4…6 мин.
- Привод ручной.
- Применяемая арматура - задвижка клиновая ЗКС-25-160.
- Масса -2кг.
Устройство и принцип действия

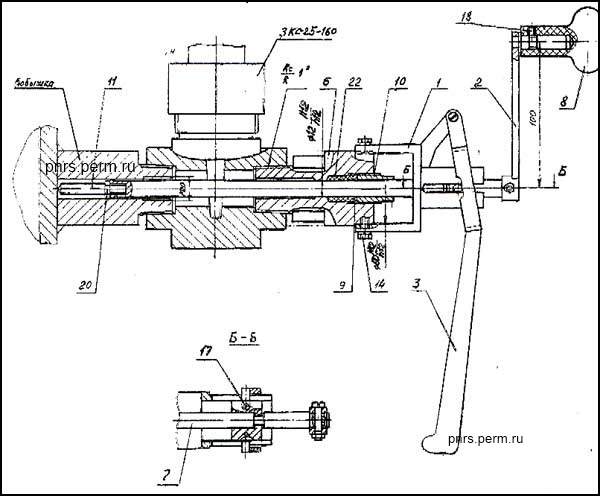

Устройство (рис.1) представляет собой приспособление, состоящие из корпуса 6 с трубной конической резьбой 1, штока 7 со сверлом 11, рычаг 3, рукоятки 2. Шток 7 уплотняется сальниковой набивкой и нажимной гайкой 10 через шайбу 9.
В качестве уплотнения применяется сальниковая набивка из терморасширенного графита, обеспечивающего надежную герметичность уплотнения штока.
Применение арматуры ЗКС-25-160 с трубной конической резьбой 1 обеспечивает надежную герметичность соединения.
Сверление отверстия производится через приваренную к трубе бобышку и задвижку ЗКС-25-160 вращением рукоятки 2 в правую сторону (по часовой стрелке) с подачей на шток 7 через рычаг 3 с усилием -1…1,5 кГс.
(рис.1)
